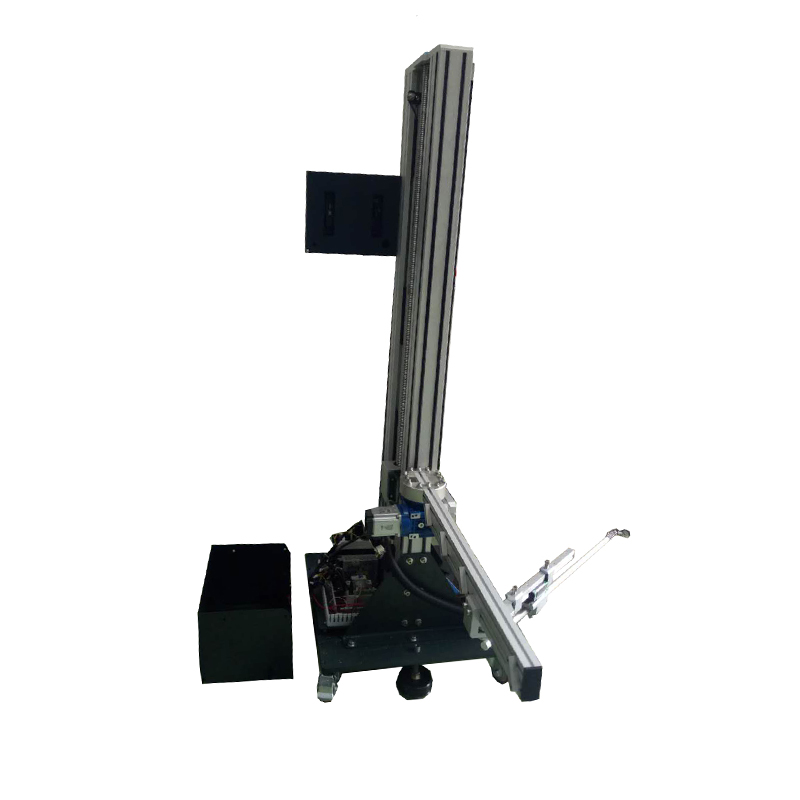

LT-JJ80 puerta del gabinete bisagra máquina de ensayo integral



La descripción del producto

máquinaEste es adecuado para carga vertical estática, la carga estática horizontal, fuerza de funcionamiento y la prueba de durabilidad de la puerta del armario bisagra terminado y bisagra semi-finished. Abrir y cerrar la bisagra repetidamente en el proceso de simular el uso común, y comprobar si la bisagra está dañado o de otras circunstancias que afectan el uso después de un ciertonúmero de ciclos.



Conform al estándar

A: estándar: QB/T 2189 \\ testn2013 durabilidad en la copa-shaped bisagras oscuras de hardware de los muebles-

other pruebas opcionales están de la siguiente manera:

1. Fuerza de operación (opcional)

2. Carga estática vertical (opcional)

3. Carga horizontal estático (opcional)

B: Estándar: 7.1.4 prueba de durabilidad de puerta corredera en GBT 10357,5/2011-



-/

-. Velocidad de prueba: 1

15 veces

min (ajustable)

2. estación de prueba: se puede mover de izquierda a derecha, adecuado para la izquierda o gabinete apertura de la puerta derecha, y que puede hacer la puerta del armario acabado o prueba de bisagra único producto (necesidad de herramientas)

3. utillaje de prueba: desmontable, se pueden mover arriba y abajo, la puerta ensayo cumple los requisitos estándar (como se muestra a continuación), adecuado para probar armarios de diferentes alturas (máximo de la muestra: aproximadamente 1800 * 1900 * 550 mm)

4. Ángulo de prueba: servo 0180 ° ajustable.~

5. Dispositivo de conducción: servo de alta precisión

6. Marco de la máquina: perfil de aluminio industrial de alta resistencia 80 * 80mm~

. Peso de carga: 1kg, 2 piezas

8. Cargando: 0

500n, (se puede configurar la parada de carga, solo para la evaluación)

9. Error absoluto de la carrera medida: ≤ ± 0.25m

+10. Rango de control de carrera: 0.05-99.9km escala 0.25m

11. Error absoluto del tiempo de medición: 0.1 segundo

12. Ensayos de durabilidad: puso una cierta carga en la puerta del armario y la bisagra, y luego se abren y cierran la puerta en varias ocasiones, después del ciclo de un ciertonúmero de veces, cheque si la bisagra puede cumplir con los requisitos y condiciones

 13. . Carga estática vertical: Cuelgue la carga especificada de 100 mm de distancia del lado más lejano de la bisagra ciega de la taza, abra y cierre la puerta 10 veces, cada vez desde 45 grados a 10 grados alejados de la posición completamente cerrada, recíprocee 1 vez sin contar, y El ángulo máximo de apertura se aleja de 135 grados de la posición completamente cerrada.

14. carga estática horizontal: en la posición completamente abierta de la puerta, se aplica la carga especificada en la línea central horizontal a 100 mm de distancia desde el lado de la bisagra taza perpendicular al plano de la puerta. La prueba se realiza durante 10 veces.

15. Modo de control: PLC

MANMACHINE INTERFACE

16. dimensión general: longitud 2060mm x anchura 1500 mm x altura 2600 mm17. Fuente de energía: 220V, 5A \\ característicasn

Los de

\\n1. Puede ser utilizado en los productos instalados para probar, y todo tipo de bisagras bien conectados yno debe producirninguna fuerza que afecta a la prueba. También puede probar directamente la puerta del gabinete terminado. \\ N \\n \\n \\n \\n2. La longitud dibujo de ángulo del equipo de prueba se puede ajustar de acuerdo con los requisitos de las pruebas reales, y el ángulo se puede ajustar desde 0 \\n \\n ℃ \\n \\n a 180 \\n \\n ℃ \\n \\ \\n. N \\n \\n \\n \\n3. Toda la máquina es estable y hermosa, sin partes móviles expuestas, y fácil de operar. \\ N \\n \\n \\n \\n
